洛阳唐三彩

洛阳唐三彩的基本介绍

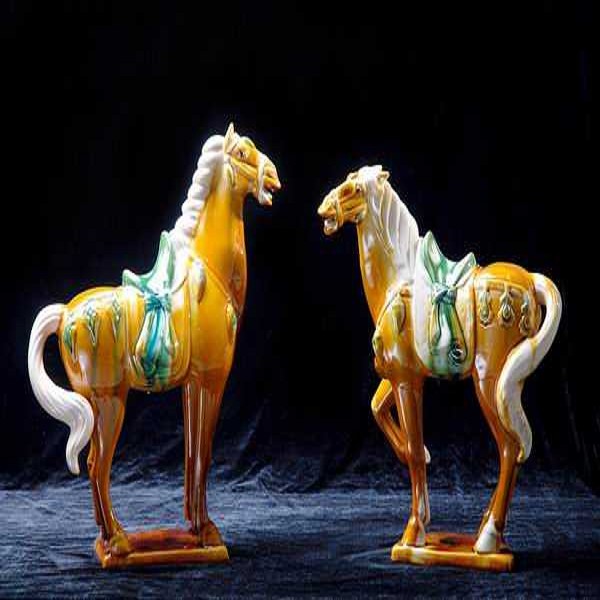

唐三彩是中国唐代的艺术精华，距今已有1000多年的历史。唐三 彩是指唐代俑器和陶器上的釉色而言。唐时多以红、绿、黄为主，故称“唐三彩”。 三彩是通称，并不限于三种颜色。除红、绿、黄外，还有白、黑、兰紫等颜色。唐代这种艺术珍品，大部在洛阳发掘出来，故有“洛阳唐三彩”之称。

产品特点

唐三彩主要用作陪葬明器，有俑像类和生活器皿类。俑像类主要有人物俑和动物俑。人物俑题材广泛，主要有妇女、文吏俑、武士俑与天王俑、镇墓兽等。这些俑神形兼备，以其题材刻画出其不同的性格和特征。贵妇则面部胖圆，肌肉丰满，梳各式发髻，着彩缬服装。文官则彬彬有礼，武士则勇猛英俊，胡俑则高鼻深目，天王则怒目凶狠。制作这些人物俑时，为了增强人物形象的质感，采取了“开相”工艺：对人物的头部多不施釉，仅涂以白粉；在唇和面颊上，添加朱红；对眼眸、眉睫、胡须、巾帽或花钿等，用墨或彩色来描画，以增强写实效果。

唐三彩女俑取材于唐代社会活生生的女性人物，有立俑、坐俑、乐舞俑、乐唱俑、骑马俑、对镜梳妆俑等，着重表现唐代妇女姿态自由、面容丰腴、肌肤细腻、双手纤巧、两足丰柔的形象。唐代妇女喜欢装点，唐三彩女俑诸如额黄、眉黛、朱粉、口脂、花钿、妆靥等饰容方法无所不有，发式也新颖多变，有单高髻、双卵髻、倭坠髻、两丫髻、刀髻、宝髻、椎髻、螺髻、鹦鹉髻等。这些女俑的服饰简洁、明快，多着翻领窄袖襦衫，胸部袒露，身系裙带，衣领有圆、方、斜、直、鸡心等，表现出当时妇女装饰多样化的时尚，展现了唐代女性的精神风貌。女俑的造型，早期的清秀，后期的丰腴，以唐中宗时期为过渡。

文吏俑是唐朝社会文臣的形象，在社会上有较高的社会地位和优裕的生活条件。但“伴君中如伴虎”，所以这些人物文静端庄、思绪深沉、气派不凡，虽说衣帽齐整、峨冠博带，仍不能掩饰内心的惶恐。武士俑，是唐王朝武装力量的缩影，多为英俊潇洒的年轻战士，有的站立，有的骑马，拉弓射箭，这些大多是初唐的造型。到武则天时出现佛教中金刚造型的天王俑。武则天和唐中宗时期，武士俑和天王俑并见，以后则只见天王俑。

镇墓兽源于古代传说中的方相神，是山川精怪，有驱除邪恶的法力。镇墓兽在初唐时期塑成人身蹄足；到武则天时出现兽身、鸟翼、蹄足，有兽面或人面两种。因其造型奇异可怕，加上光怪陆离的釉彩，在坟墓这种特定环境中，会使人有恐怖的感觉。

唐三彩器胡人、乐舞、杂技俑中从另一个侧面表现出唐人生活的多样化，丰富化，可谓千姿百态，色彩纷呈。再现了唐代盛世时中原与边疆各族人民友好相处、中外频繁交往的情景。

历史民俗

中国古代陶瓷艺术中的瑰宝，始于南北朝，盛于唐，洛阳为主要产地。唐三彩是唐代低温彩釉陶器的总称，在同一器物上，黄、绿、白或黄、绿、蓝、赭、黑等基本釉色同时交错使用，形成绚丽多彩的艺术效果。“三彩”是多彩的意思，并不专指三种颜色。唐代是中国封建社会的鼎盛时期，经济上繁荣兴盛，文化艺术上群芳争艳，唐三彩就是这一时期产生的一种彩陶工艺品，它以造型生动逼真、色泽艳丽和富有生活气息而着称。牡丹石之乡是闻名于世的洛阳龙门石窟东十余公里万安山下的偃师市寇店镇五龙村，此镇因宋朝名相寇准在此住宿而得名，而牡丹石就深藏在万安山的褶皱中。据专家考证，牡丹石的形成是在15亿年前的地壳运动中，由晶体状的中基性火山熔石随其他岩浆流动混合而成。其基本的岩石是等同于大理石硬度的石质，那些或散或聚的晶体则是相当于玉石质量硬度的石质，在自然时光的打磨下，牡丹石集山川之灵秀，汇诗情画意之美韵，成为美石中的奇葩。

制作方法

首先是对胎料进行选择和加工

洛阳出土的唐三彩大多采用比较纯净的高岭土加工而成，这种矿藏洛阳周围便有出产。这种土质较为细腻，可塑性强，成型后不易开裂、变形，是制作各种陶器上等的材料。选用的矿土需要经过挑选、舂捣、研磨、淘洗、沉淀、揉搓、捏练、陈腐等系列工序加工成备用的陶泥，然后才能使用。从出土的器物胎体来看，唐代的工匠们对胎料的选择不是很精，胎质中含有石英颗粒等矿物杂质。

唐三彩常见的成型方法有三种，即雕塑、模制和轮制。制作一件器物往往使用两种以上方法。工匠们首先要进行细致的构思设计，再用专门雕塑工具用陶泥进行雕塑创作，经反复修改后，最后成型。制模，是将雕塑成型的作品进行分割、翻模。简单的造型分割较少，甚至少到只需一、两件模具。复杂的造型如天王俑、镇墓兽、形态各异的马、建筑模型等往往需要翻制的模具较多。对于不规则部位还需要有套模，因此这类造型模具往往多达十几件。模具分单模、合模两种。单模适用于器物上装饰用的贴花、堆塑等小附件。合模是用两个半模压制后对接粘合而成，适用于各种人物、动物和一些生活器皿。工匠们首先将经过揉搓和陈腐过的软硬适中的陶泥放入模子用手按压，其厚度根据制作物体的大小灵活掌握，然后用泥浆粘接合模，等到模具里的陶泥本身有一定的强度时，取出粘接组装成型，并用专用刀具将粘合部位修平，用手指抿抹，用毛笔或毛刷蘸水修饰。技术好的工匠能够使胎体均匀，薄厚适中，黏合过的部位天衣无缝，宛若一体。轮制，适宜于制作器体呈圆形的器皿，如日用器皿中的杯、盘、碗、碟、豆、瓶、炉、壶、罐等，但也有一些扁圆体、椭圆体、不规则体等器物采用合模制法。

一件成型的器物需要彻底阴干才能进行素烧，这样可以避免高温烧制过程中胎体变形和开裂。唐三彩一般需要两次焙烧，第一次经过1000℃~1100℃左右的温度将胎体烧坚，取出后施釉，再入窑经过800℃~900℃温度釉烧，胎体上的釉料开始融化，釉汁熔融流动相互浸润，形成斑斓的色彩。

唐三彩的施釉方法常用的有两种

即分区施釉法和点彩施釉法。分区施釉法是在不同部位涂上不同的釉色，几种釉色同施在一件器物上，釉色之间的组合和交融会产生一种全新的效果。点彩施釉法，是用毛笔在器物的一些部位点上大小一致或不一致、或点状、或块状的点，或带状线条。有的排列整齐，有的自然随意，经过高温熔融，釉彩的流串和交融，形成奇幻的画面，虚虚实实，斑斑驳驳，如晚霞，如梦境，形成一种自然天成的美术风格。

唐三彩最成功的地方是它多变的釉彩和精美的造型。经过对出土三彩的釉的成分进行检测，发现三彩釉的主要成分是硅酸铅和金属呈色剂。唐代工匠们经过百千次的试验，成功地掌握了不同金属氧化物的呈色，并配制出了不同色泽的釉料。在釉料中加入石英和铅粉，以氧化铅为助溶剂，适量加入铜、铁、钴、锰、锑、铬等成分，经过800℃~900℃的温度，便还原成了各种色彩。例如铜的氧化物呈现绿色，铁的氧化物呈现黄或黄褐色，钴的氧化物呈现蓝色，锰的氧化物呈现紫色或黑色。工匠们为了达到某种特殊的效果以及产生特殊的色彩，经过对各种金属矿料比例的调配，在这些釉色的基础上又成功地烧制出了褐红、橙黄、淡青、翠绿、深绿、天蓝、赫色、茄紫等色彩。釉彩之间相互流淌交融，创造了唐三彩艺术辉煌华丽的时代风格。

二、洛阳唐三彩的鉴定近年来随着收藏热的不断升温，唐三彩也越来越受到人们的青睐。由于唐三彩来源的逐渐枯竭和市场价值的攀升，于是出现了许多赝品。至于唐三彩赝品何时开始出现，一般认为是民国时期。笔者所在单位洛阳市文物交流中心的前身是洛阳博物馆文物复制工厂，因此有机会对唐三彩的制作工艺以及唐三彩的鉴定进行深入细致的研究。早在上世纪九十年代初洛阳市文物交流中心曾经征集到一些民国仿制的唐三彩，除了胎体与唐代三彩略有区别外，从造型到釉色很难与唐代三彩区分开来。从上世纪八十年代以来，洛阳唐三彩仿制品的制作主要集中在市区北面邙山上的孟津县朝阳到南石山村一带，这里生产的三彩以工艺品为主，还制作一些仿制品，但做过旧后真正达到以假乱真程度的并不多。之所以造成鉴定困难，主要原因是人们接触唐三彩真品的机会太少。笔者通过长期实践，认为唐三彩的鉴定主要从造型、釉色、胎体、工艺这四个方面入手。

(一)造型唐三彩是唐代工匠在特定历史时期创作的，与当时社会风俗、生活环境、审美意识、制作材料、工艺水平分不开，因此无论是人物还是动物均能表现出生动逼真的神态，生活气息浓郁。从出土的唐三彩来看，唐代工匠雕塑水平非常高而且技艺娴熟，人物、动物比例协调，形象生动。人物的面部、五官、表情、身姿、手势变化有致，各种动物或静、或动，神完气足，形态自然传神。仿制品的制作，一是按原物，二是按图片，三是在原型上创新，四是臆造。制作者虽然在造型上下了一番工夫，有的与原物相似，但由于雕塑者功底欠缺，再加上制作者与唐代工匠生活的环境不同，所以制作出来的只能形似而达不到神似，往往造型生硬，缺少变化。如制作的俑类往往比例上不协调，面部呆滞，线条生硬，有的线条过于规整。唐代三彩圆形器物的底足一般呈“飞棱”状，并在棱尖外修一刀，这在碗、盘、瓶、执壶、钵等器物上最常见，而仿制品往往缺少这道工序。

(二)釉色唐三彩埋入地下，历经千余年，受土壤环境和土壤中化学物质如酸、碱等的侵蚀，光亮夺目的光泽已变得柔和莹润，釉面的开片均匀细小，有规律，开片四边微微上翘，用放大镜仔细观察片与片之间的间隙有锈蚀的银沁，类似于汉代绿釉陶壶的泛铅现象。用肉眼直接观察，从侧面看釉面的表层，生成一种像蝇翅一样薄薄的一层，开片之间像是鼓起的线条，这即是唐三彩的“包浆”。仿制品为了去除釉面耀眼刺目的光泽，往往采用氢氟酸去光，再用碱中和，因此看上去很生涩。近年来，制作者也研究烧制出了釉面开小片的方法，但开片坚硬，有的过于细碎，有的纹路杂乱无章，开片往往产生个别纹线过长的现象，釉面无蝇翅“包浆”。有的虽然也制作上了一层银片或出现五色虹光，但像是浮在釉面上的一层薄雾，很浅薄，而且不牢固。

(三)胎体洛阳出土的唐三彩，胎料中含有微量的铁质。因烧成温度和炉内气氛的差异，烧成后的胎体颜色有白色、淡粉色或淡黄色等多种，胎质不是很精，胎质中含有像是石英的微小颗粒，并有其他矿物杂质。从胎体坚实度来看，有的因烧成温度高，胎体比较坚硬；有的因烧成温度低，胎体硬度小一些，胎体较疏松，釉层容易剥落。仿制品的制作，一种是采用加工现代三彩工艺品的胎体材料，即纯净的高岭土，没有经过特殊配料加工，烧成后胎体洁白细腻，比较坚硬，杂质少，叩之声音响亮，手感较重，与唐代三彩区别较大。另一种选用的材料也是高岭土，采用与古代相近的工艺对胎料进行加工，制作者挖空心思，在胎料中加入少量石英粉和其他物质，经过精心配制，烧成后无论从硬度、胎色还是疏密度都与唐代三彩接近，区别开来有一定难度。

(四)工艺唐三彩的制作一般采用先雕塑，后翻模，再按坯，最后粘接组装。同时采用轮制和捏制的方法，无论是在俑类和器物类都留下了这些工艺痕迹。人物、动物多为分段制模，用手按坯，用陶泥粘接。从出土实物来看，这些痕迹非常明显，仔细观察这些三彩身体内部的胎面上，许多都留有唐代工匠的指印。扁圆体三彩器物如扁壶等，侧面基本都有对接及刀削痕。再如钵、罐、瓶、水注、盘、碗等采用轮制法，制作过程中留下的细小弦纹清晰可见。仿制品有的采用注浆工艺，器物胎体上看不到捏塑和轮制以及合模泥粘工艺，其
